초음파 수도미터
다회선 초음파 유량계 전자기 유량계 배터리 초음파 수도미터 초음파 수도미터 초음파 열량계 수위계 현장계기반
초음파 수도미터
UR-1000W 초음파 수도미터는 상수도 유량 측정에 특히 적합하도록 개발된 초음파 수도미터로
초음파 센서를 포함하는 유량부와 유속 및 유량을 계산하는 연산부로 구성됨

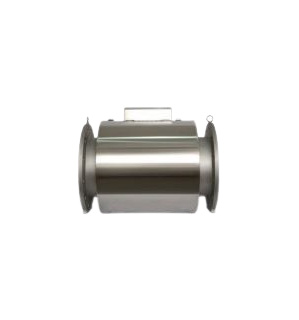

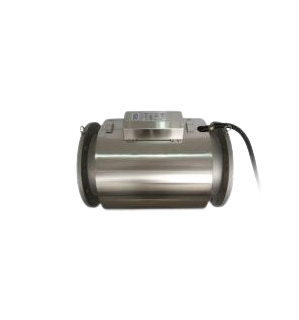

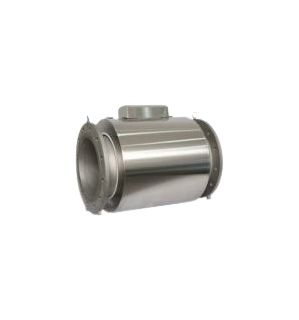

UR-1000W

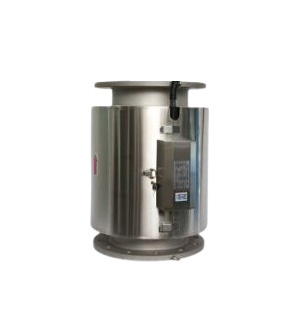

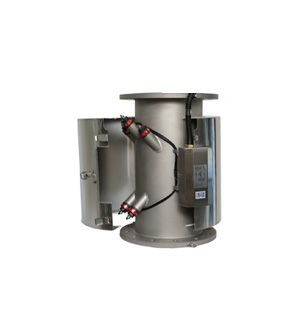

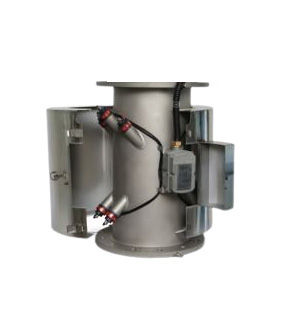

UR-1000W

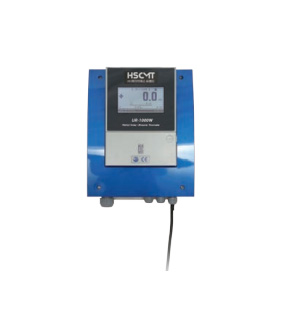

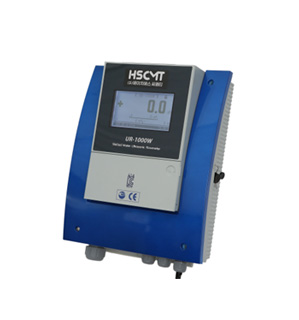

UR-1000W 컨트롤러
제품 개요

UR-1000W는 계량에 관한 법률에 의한 수도미터 검정 기술기준에 따른 수도 계량기(수도미터)로서 상수도 사용량의 공정한 계량용 초음파식 수도미터는 유효 측정 범위가 넓어
계기 불감 구역이 낮으며 구동부와 압력손실이 없어 유효기간 동안의 내구성이 탁월하며 계량 값의 저장과 통신 기능이 함께 내장

측정 원리

UR-1000W 초음파 수도미터는 개선된 방식의 초음파 전파 시간차법을 이용하여 상수도 유량 측정 초음파 전파 시간차법은 초음파 펄스의 전달 속도 및 방향이 유체의 속도에 의해 변화되는 원리 이용
각각의 위치에서 유속은 초음파 펄스가 유체 흐름의 방향과 같이 전달될 때의 시간이 역방향으로 전달될때의 시간보다 빠르게 되는 원리

주요 사양
검출기
측정 방식 다회선 초음파 시간차방식에 의한 이중적분 유속측정방식
회선 구성 습식다회선 Z법(삽입형)
측정 회선 3회선(50 ~ 125 ㎜) / 5회선(150 ~ 350 ㎜)
측정 유체 상수도(거래용)
유체 조건 탁도 : 5,000 ㎎ /L 이하
직관부 상류 5D, 하류 2D 이상
유속 범위 -30 ~ +30 ㎧
측정 가능 범위 250배율(형식승인)
측정 관경 50 ~ 350 ㎜
설치 방식 플랜지 타입(KS D 3578 F15, KS B 1511)
재질 측정관 : STS304, 센서 : PE(옵션 : STS316)
보호등급 IP68(3 bar / 450 hour)
허용 압력 15 bar
기준 규격 수도미터 수도기준(2등급)
변환기
형태 분리형
표시 항목 순간 유량(5자리), 적산 유량(9자리), 회선별유속, 온도, 회선별그래프, 한글메뉴, 자체진단 기능, 스코프기능
측정 등급 2등급(Q2 이상 : ±0.5% RD 이내)
표시 단위 L, ㎥(h, min, s)
출력 4-20 ㎃, Pulse, 주파수
통신 RS-232, RS-485, Modbus-RTU
저장 / 다운 순간유량, 적산유량, 전원 이력, 에러 이력, 교정 이력, 잠금 이력
IP 등급 IP65(옵션 : IP67)
전원 AC 110 / 220V, DC 24V
동작 온도 -20 ~ +60 ℃
특장점

· 곡관 후단에서도 짧은 직관부 필요(상류 5D, 하류 2D)

· 첨단 노이즈 제거 기술을 채용한 현장에서 충분히 검증된 회로 사용

· 내부에 가동부가 없음

· 압력손실이 없고 유량 측정 범위가 넓음

· 압력 데이터 측정 및 전송 가능

적용 분야

· 대수용가 수도 사용량 거래용 및 스마트 원격검침

· 관리블록 유량측정, 유틸리티 독립 유량측정, 농업용 원격 수량계
