Система предназначена для измерения скорости производства энергии в источнике тепла, который производит и поставляет районное отопление. Она установлена в выпускном трубопроводе источника тепла и состоит из двух точек измерения потока и трех точек измерения температуры. Система включает в себя устройства измерения потока, устройства измерения температуры и вычислительные устройства. Этот продукт, который в настоящее время производится, разработан для достижения оптимальной производительности, специализируясь на среде использования Узбекистана.

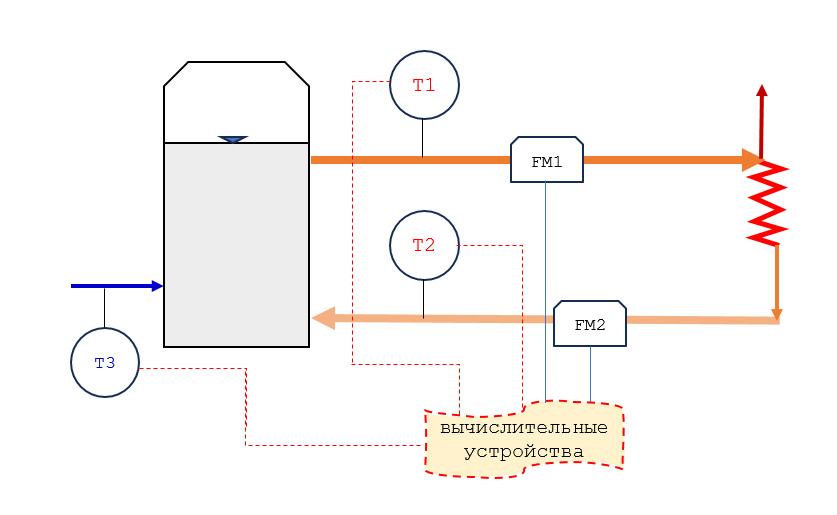

Поскольку теплоноситель подается с использованием традиционных котлов, система подачи работает различными способами для отопления и горячего водоснабжения. На практике, поскольку теплоноситель потребляется в процессе, скорость потока подачи и скорость потока возврата не совпадают. Поэтому необходимо устанавливать измерительные устройства потока как в входных, так и в выходных трубопроводах. Кроме того, поскольку дополнительная вода подается для компенсации потребленного потока, необходимо одновременно измерять температуры подачи, возврата и дополнительной воды.
Здесь "M" относится к объемному расходу.

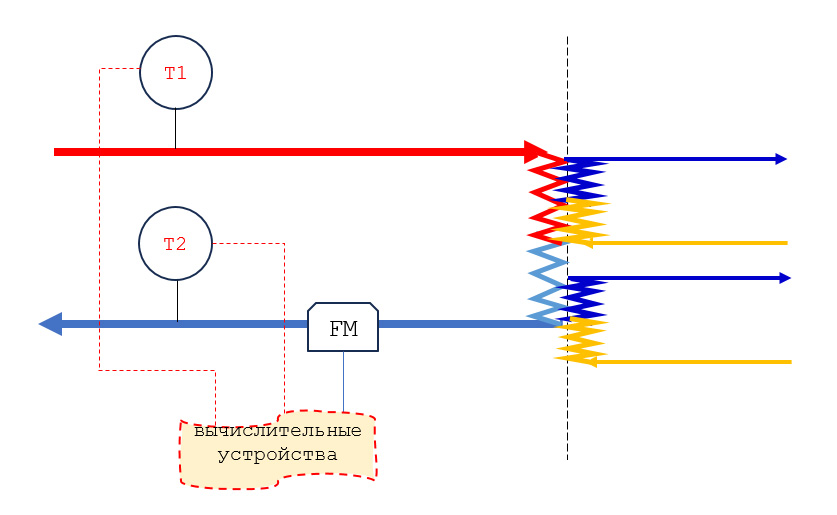

В Южной Корее: Существует разница в коэффициенте тепловой мощности в зависимости от того, установлен ли измерительный прибор потока на линии подачи (обычно SK E&S) или на линии возврата (обычно Корейская корпорация районного отопления).
В Узбекистане: Метод подачи потока отличается между зимой и летом. Летом, когда линия подачи может быть закрыта на техническое обслуживание, система разработана для обработки двух типов режимов работы. Система измерения потока и тепловой энергии автоматически распознает и регулирует режим работы, учитывая направление потока (±) и значения температуры, что позволяет точно рассчитывать и накапливать тепловую энергию в зависимости от режима работы. (В настоящее время ведутся улучшения установки.)
| Mode | Конструкция трубопроводов | Метод расчета тепла |
|---|---|---|
| KDHC (Возврат) |
 |

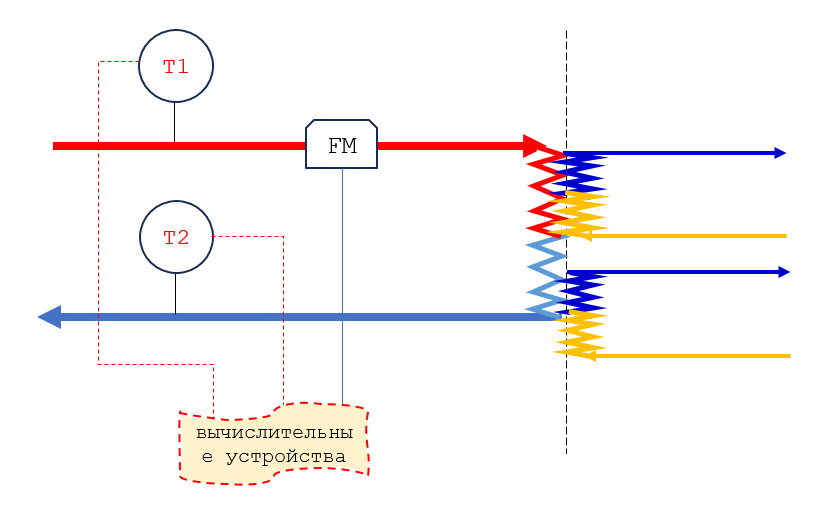

Q=K×Mподача×(T1−T2) Подача: Прямое направление K: Коэффициент преобразования тепла на подачу |
| SK (Подача) |
 |
Q=K×Mвозврат×(T1−T2 Возврат: Прямое направление K: Коэффициент преобразования тепла на возврат |
| UZ1 (Зима) |
 |
Q=Mподача×(T1−T3)− Mвозврат×(T2−T3) Подача: Прямое направление Возврат: Прямое направление |
| UZ2 (Лето1) |
 |

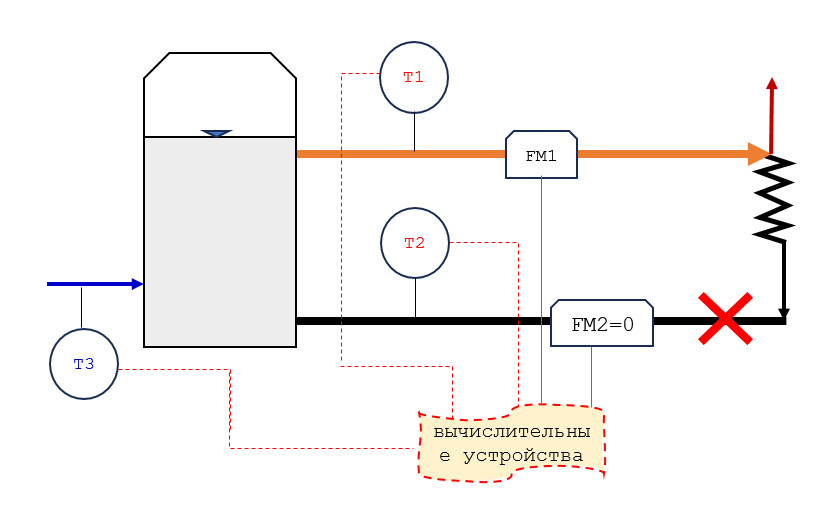

Q=Mподача×(T1−T3) Подача: Прямое направление Возврат: Не используется |
| UZ3 (Лето2) |
 |
Q=Mвозврат×(T2−T3) Подача: Не используется Возврат: Обратное направление |
| UZ4 (Лето3) |
 |
Q=Mподача×(T1−T3)+ Mвозврат×(T2−T3) Подача: Прямое направление Возврат: Обратное направление |
Распределение скорости жидкости в трубопроводе изменяется в реальном времени в зависимости от положения установки и структуры трубопровода. Чтобы получить стабильные значения скорости потока несмотря на различные изменения, устройство спроектировано с трехпутевой перекрестной схемой.

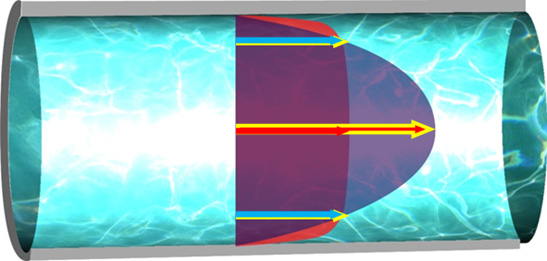

[Рисунок 1] Распределение скорости в трубопроводе (Ламинарное и турбулентное течение)

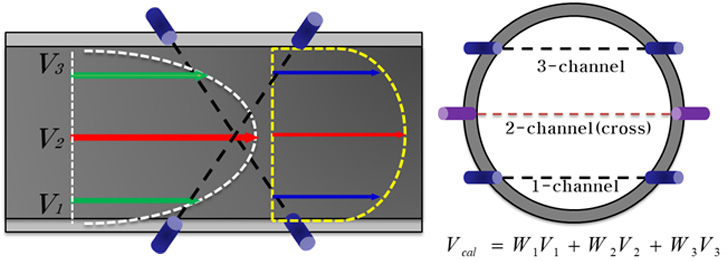

[Рисунок 2] Расположение трехпутевых ультразвуковых измерительных линий и расчет скорости потокаn

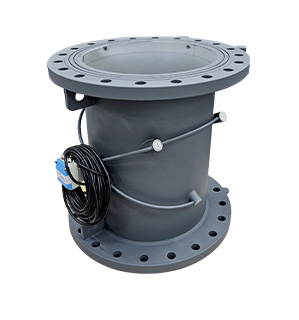

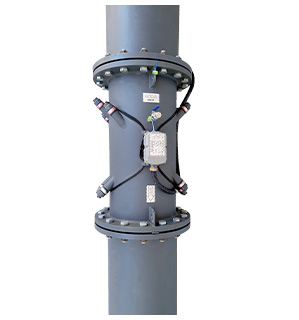

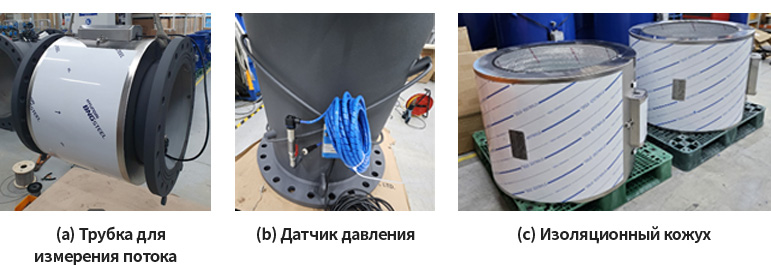

[Рисунок 3] Система ультразвукового измерителя потока/тепла для высоких температур

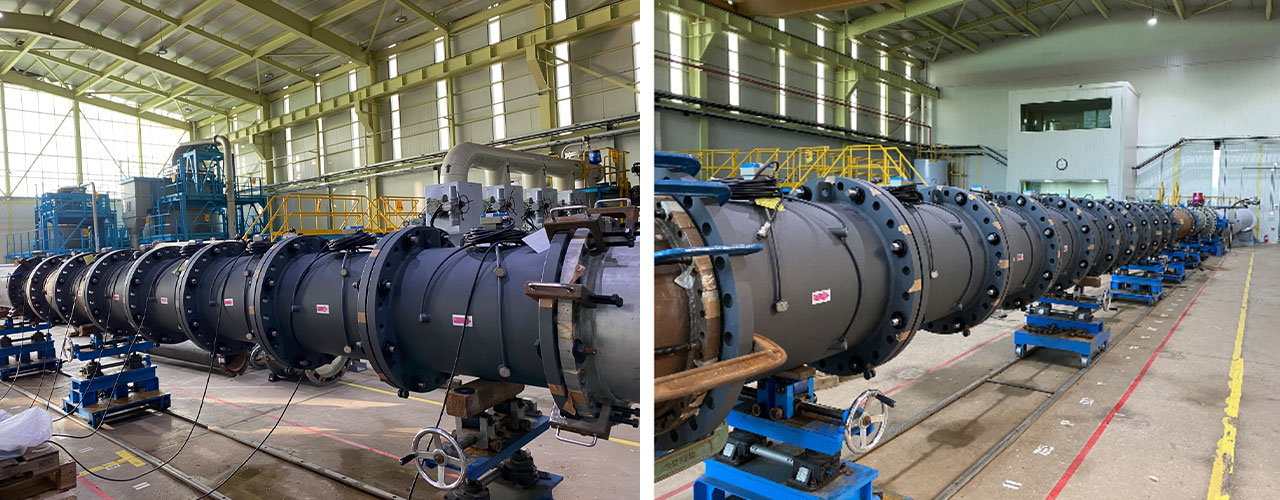

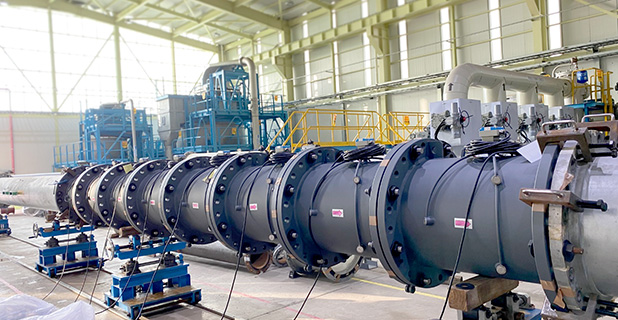

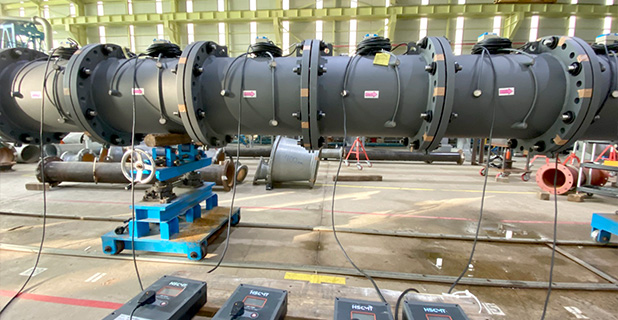

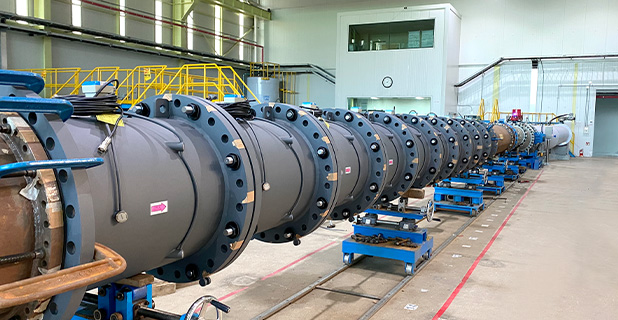

[Рисунок 4] Проведение оценки производительности

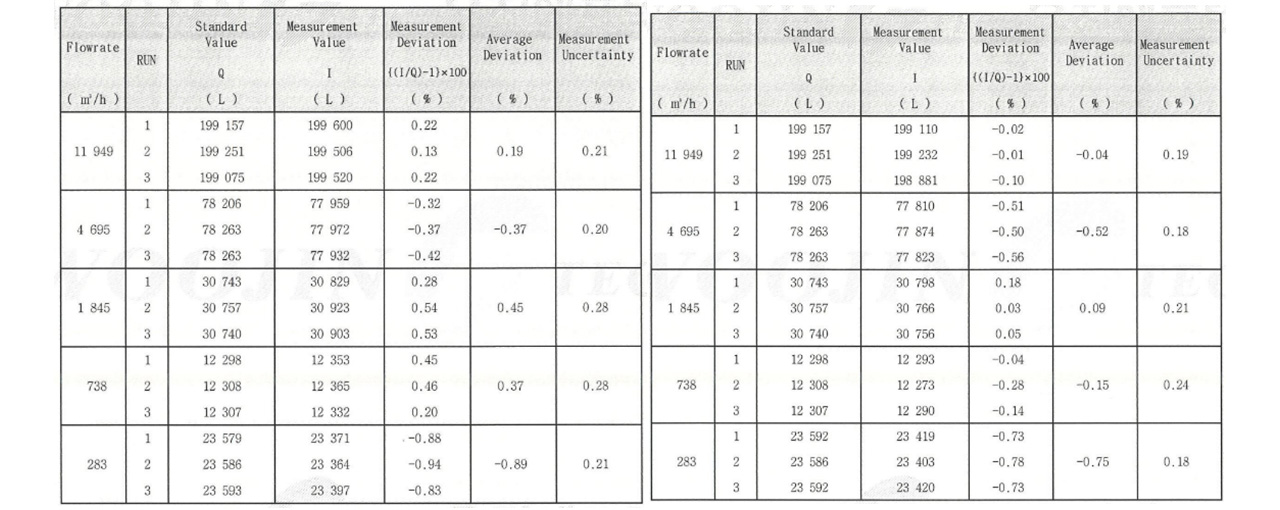

[Рисунок 5] Результаты оценки производительности (@KOLAS)

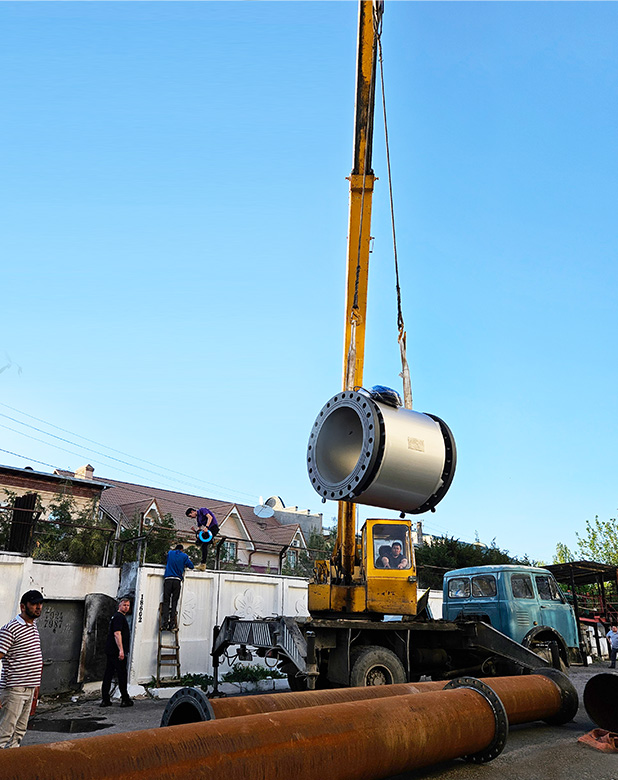

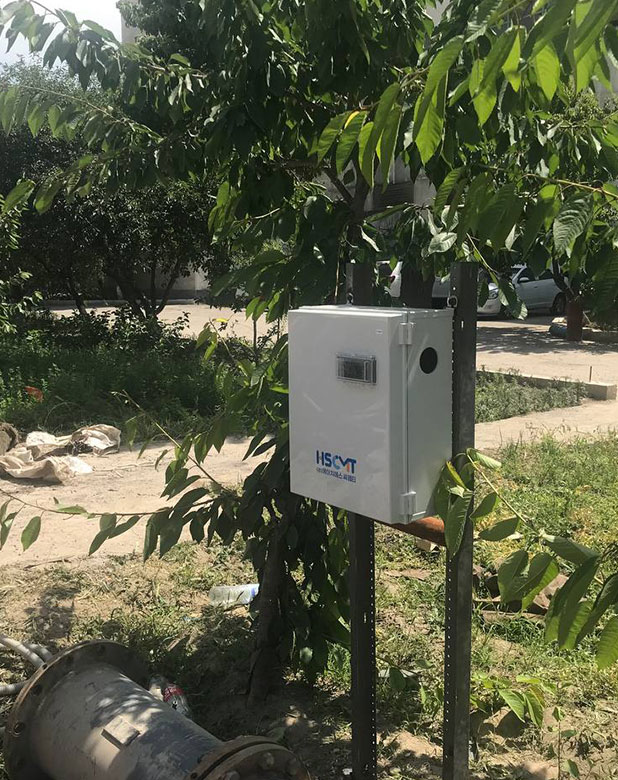

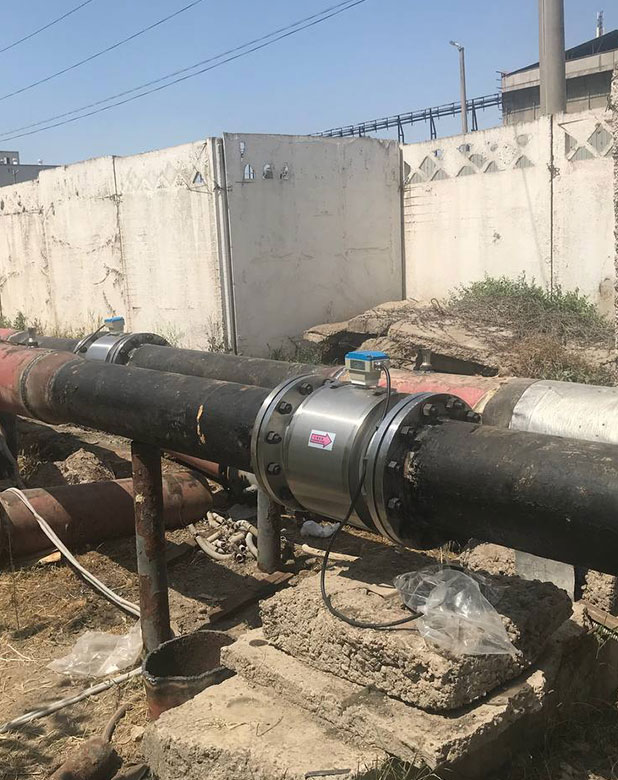

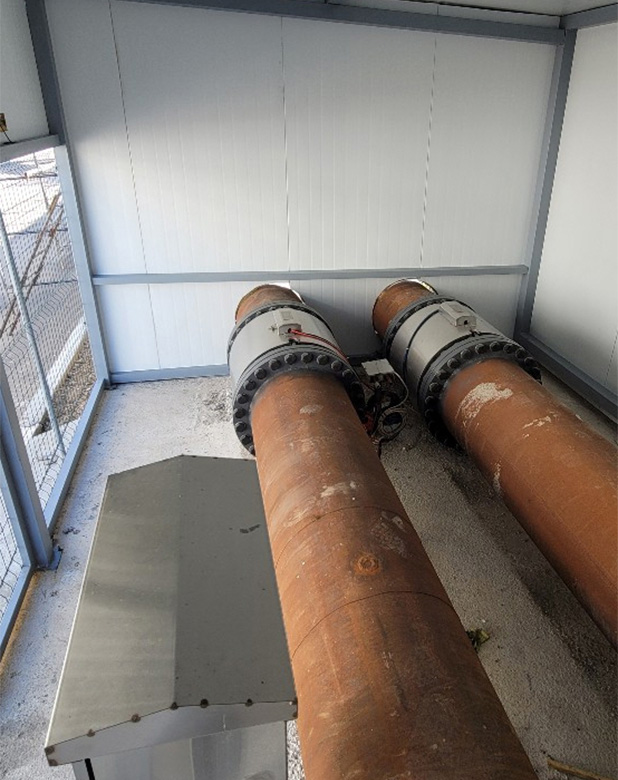

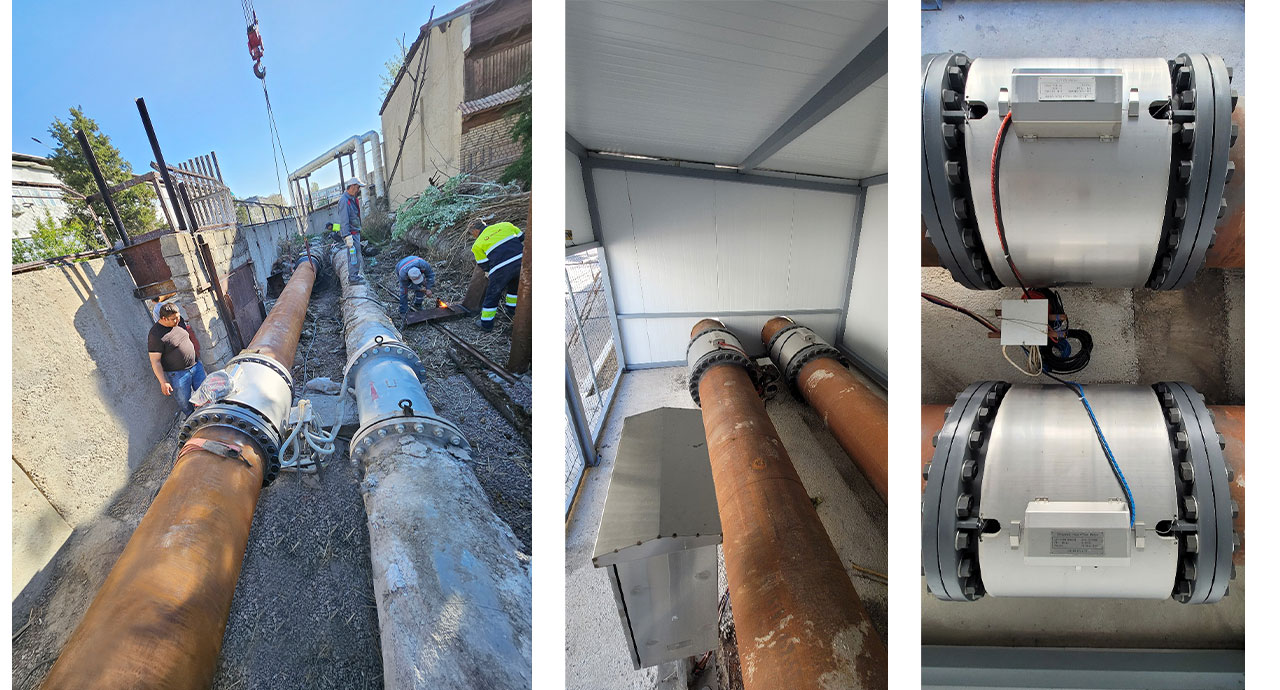

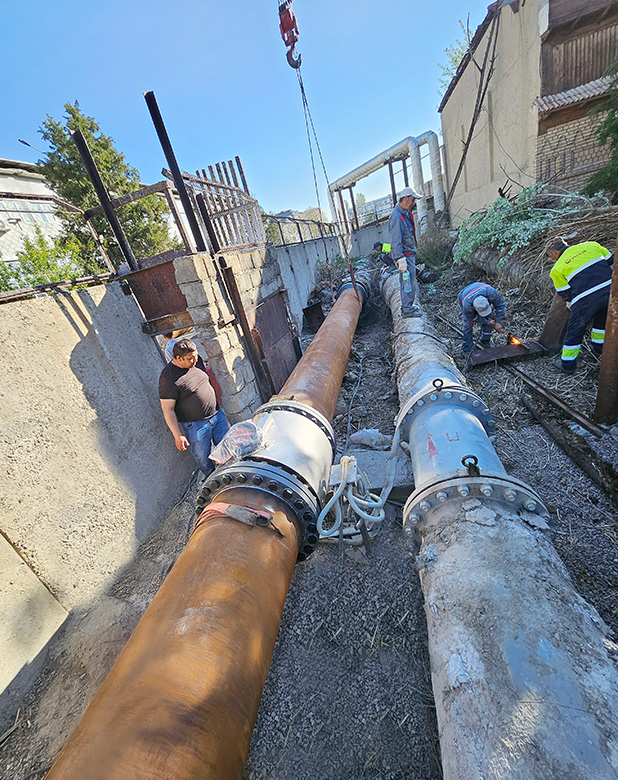

[Рисунок 6] Пример установки на месте (@Ташкент)

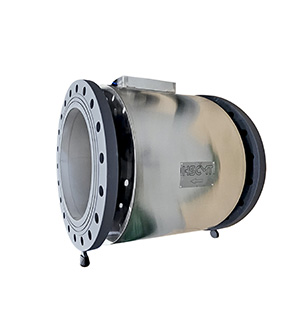

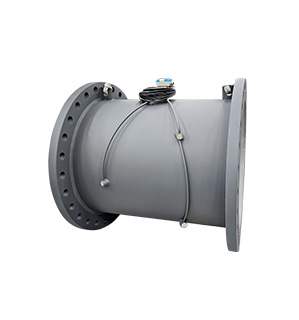

⋅ Модель: UR-1100 (Ультразвуковой измеритель тепла и потока)
⋅ DN (мм): (300) 500A ~ 1000A
⋅ Характеристики
| DN(mm) | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|
| PN | 16 (1.6 Mpa) | |||||
| Межплоскостное расстояние (L) | 740 | 840 | 940 | 1050 | 1150 | 1260 |
| Стандарт болтов | M30 | M33 | M33 | M36 | M36 | M42 |
| Количество болтов (EA) | 20 x 2 | 24 x 2 | 24 x 2 | 24 x 2 | 28 x 2 | 28 x 2 |
| Перегрузочный расход Qs (㎥/h) |
7100 | 10200 | 13900 | 18100 | 23000 | 28300 |
| Максимальный расход (Qp (㎥/h)) |
3550 | 5100 | 6950 | 9050 | 11500 | 14150 |
| Минимальный расход (Qi (㎥/h)) |
71 | 102 | 139 | 181 | 230 | 283 |
| Стартовый расход (㎥/h) |
0.03 | 0.03 | 0.1 | 0.15 | 0.2 | 0.25 |
| Коэффициент расхода (Qp / Qi) |
50 | |||||
| Точность измерения потока | ±1% MV | |||||
| Канал | 3 | |||||
| Максимальное показание расхода (㎥) | 99999999 (8 знаков) | |||||
| Максимальное показание тепла (Гкал) | 99999999 (8 знаков) | |||||
| Диапазон температур | 0 ~ 130 ℃ | |||||
| Диапазон разности температур | 3 ~ 80 K | |||||
| Датчик температуры | PT 500 (3 провода) - Подача, Возврат, Холод | |||||
| Диапазон давления | 0 ~ 0.2 Mpa (FS 0.25%) - Supply, Return | |||||
| Интерфейс связи | RS-485(Modbus-RTU) | |||||
| Энергоснабжение | AC220V | |||||
| Стандарт фланцев | JIS 16K | |||||
⋅ Материал трубки для потока: STS-304, SS275 (фланец из углеродной стали)

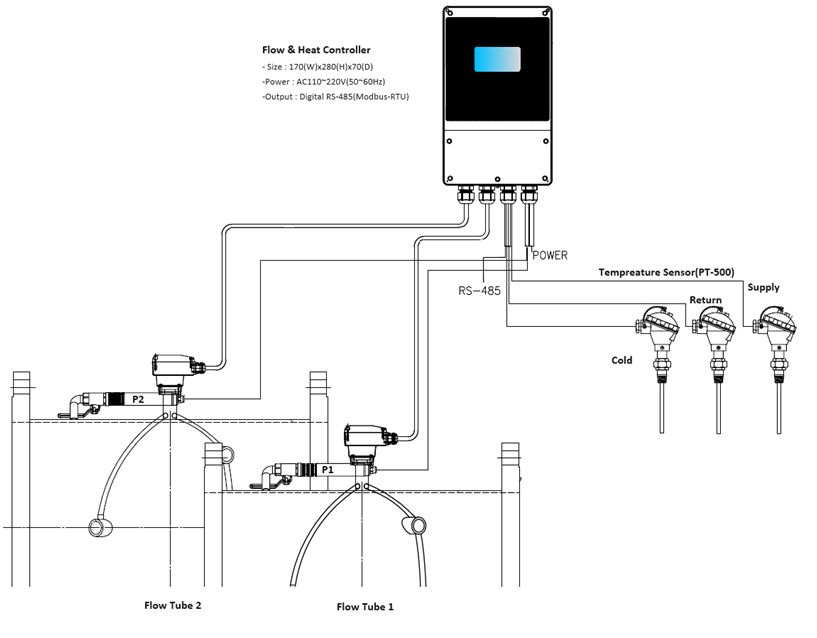

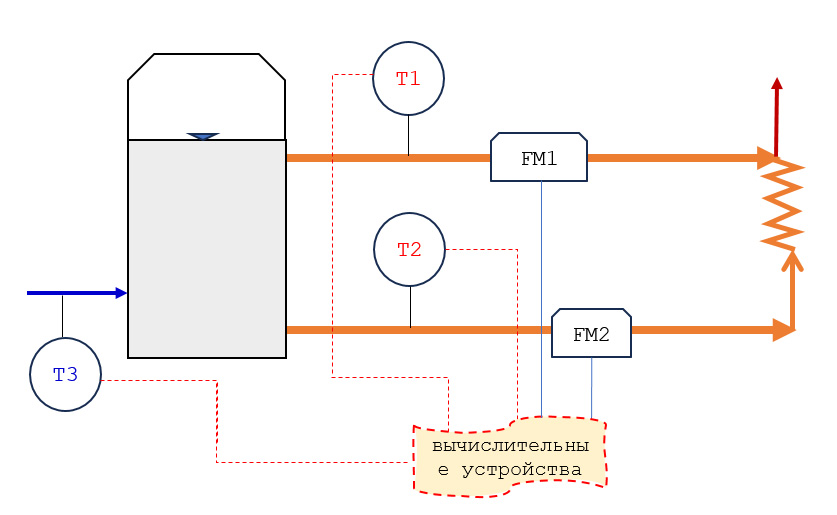

[Рисунок 7] Общая схема конфигурации системы

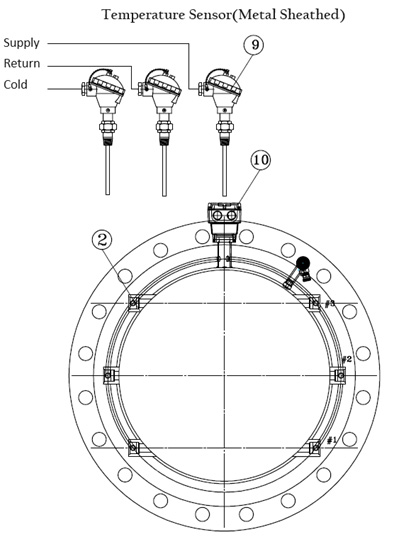

[Рисунок 8] Конфигурация блока измерения температуры
