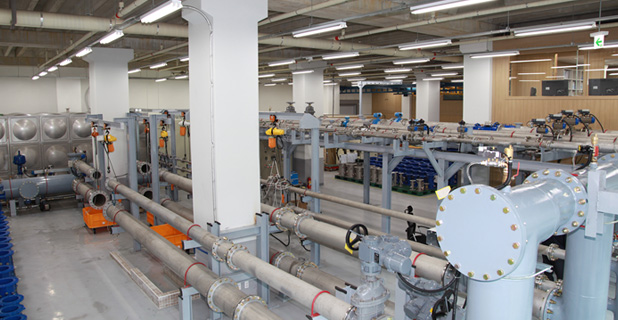

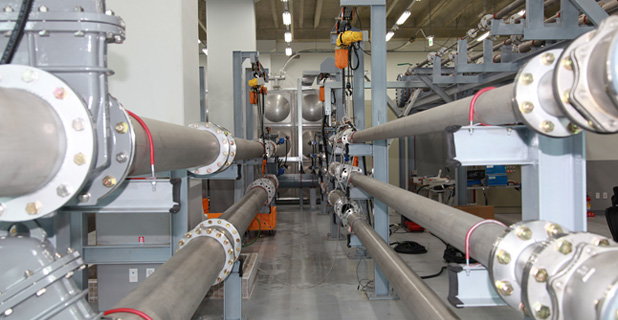

유체유동 교정 시스템
유체유동 교정 시스템
Tel : +82. 31. 789. 0423~5
E-mail : cmcal@naver.com
Fax : +82. 31. 702. 4911

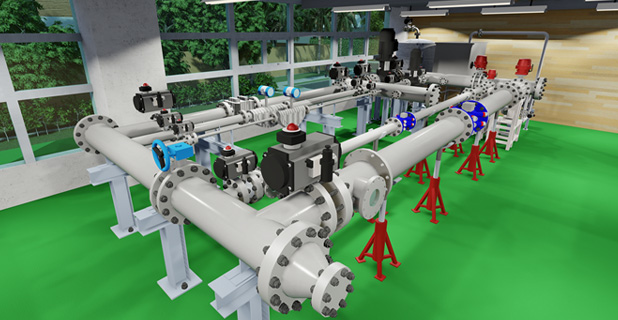

고온/고압 유체 유동 시험 장치

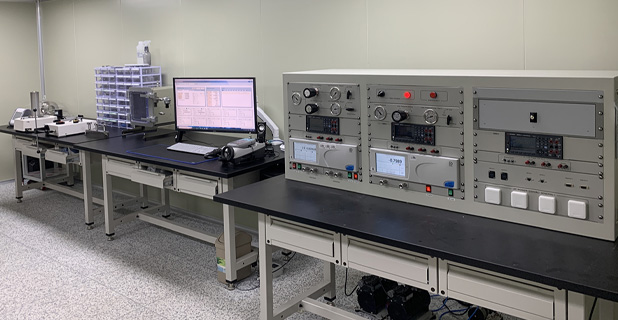

압력 교정 시스템
국가 표준 기본법 제14조에 의한 국가 측정 표준과 국가 사회의 모든 분야에서 사용하는 측정기 기간의 소급성 제고를 위하여 측정기를 보유 또는 사용한 자
수용할 수 있는 정확도를 유지하고 있는 측정 기기로 시험과 측정을 하여야 하기 때문 이때의 정확도는 시방에서 요구하는 허용 공차를 기준으로 검증
이러한 정확도 검사는 상위 표준기를 활용하여 주기적으로 비교 교정함으로써 달성

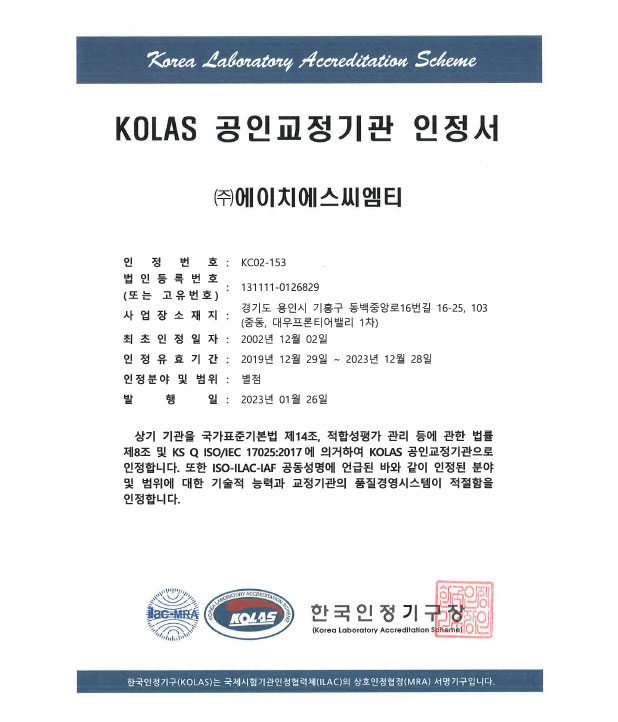

KOLAS 공인 교정 시스템으로 분류 항목별 첨단 교정 설비를 통하여 정밀한 교정 가능
| 분류 번호 | 측정 장비 | 교정 범위 | 현장 교정 | 불확도 |
|---|---|---|---|---|
| 20909 | 액체용 차압 유량계 | 0.001 ~ 2 000 ㎥/h | Y | 0.24% |
| 20210 | 액체용 전자기 유량계 | 0.001 ~ 2 000 ㎥/h | Y | |
| 20912 | 액체용 질량 유량계 | 0.001 ~ 2 000 ㎥/h | Y | |
| 20915 | 액체용 용적 유량계 | 0.001 ~ 2 000 ㎥/h | Y | |
| 20917 | 액체용 터빈 유량계 | 0.001 ~ 2 000 ㎥/h | Y | |
| 20919 | 액체용 초음파 유량계 | 0.001 ~ 2 000 ㎥/h | Y | |
| 20921 | 액체용 면적 유량계 | 0.001 ~ 2 000 ㎥/h | Y | |
| 20923 | 액체용 와 유량계 | 0.001 ~ 2 000 ㎥/h | Y |
| 분류 번호 | 측정량 / 장비 | 교정 범위 | 현장 교정 | 교정/측정능력(신뢰수준 약 95%) |
|---|---|---|---|---|
| 20406 | 절대압계 : 다이얼, 디지털, 기압계, 기록계 등 | (5 ~ 2 000) ㎪ abs | N | 5.2 X 10-4 |
| (2 ~ 10) ㎫ abs | 2.0 X 10-4 | |||
| 20408 | 연성 압력계 | (-95 ~ 10 000) ㎪ | Y | 4.0 X 10-4 |
| 20409 | 차압계 : 디지털, 다이얼 포함 | (0 ~ 20) ㎪ | Y | 5.0 X 10-4 |
| (20 ~ 2 000) ㎪ | 1.5 X 10-4 | |||
| 20411 | 게이지압용 압력계 : 다이얼, 디지털, 기록계 등 | (0 ~ 20) ㎪ | Y | 5.0 X 10-4 |
| (0.02 ~ 10) ㎫ | 2.0 X 10-4 | |||
| 20412 | 압력 변환기 / 전송기 | (-95 ~ 0) ㎪ | Y | 4.0 X 10-4 |
| (0 ~20) ㎪ | 1.8 X 10-4 | |||
| (20 ~ 2 000) ㎪ | 1.5 X 10-4 | |||
| (2 ~ 10) ㎫ | 2.0 X 10-4 | |||
| 20413 | 다이얼형 진공계 | (-95 ~ 0) ㎪ | Y | 1.1 X 10-3 |

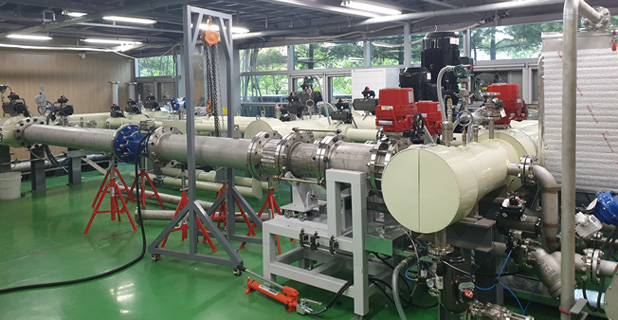

유체의 압력을 가해 물의 끓는점을 높여 유체의 온도를 150 ℃ 까지 유지, 압력 범위 20 bar 내에서 성능시험
·유량 범위 : 0.1 ~ 600 ㎥/h
·온도 조절 범위 : 10 ~ 150 ℃
·압력 조절 범위 : 0 ~ 20 bar
·시스템 불확도 : 0.24%
·유체 종류 : water
·측정 관경 : 25A ~ 250A
차별화된 서비스를 통한 유량계 성능평가, 계량기 검정 및 시험, 밸브 시험 등 전문 분야 기술진들의 전문성과 최상의 서비스를 통해 최대의 고객 만족 실현
(주)에이치에스씨엠티만의 현장 교정
당사의 현장 교정은 연간 2,000건 이상을 시행하며, 국내에서 가장 많은 현장 교정 경험 보유
국내 최고의 기술진, 기술력, 국내 최대 기술인력 및 교정 장비를 보유하여 보다 빠르고 정확한 현장 교정 및 기술 지원 서비스를 수행
1수도권 최대의 기술 인력 보유
210개소 이상 동시 유량측정 및 밸런스 분석 가능
KOLAS 현장 교정
관로형(만관) 유량계 현장 교정
파샬플륨 유량계 현장 교정
개수로 유량계 현장 교정
차별화된 (주)에이치에스씨엠티만의 현장 지원 서비스
유량계 제조사의 장점을 살려 현장 문제점 진단, 수리 및 현장조사, 외경 측정, 3차원 측정 국내 유일 최고의
기술진, 기술력, 인력, 장비를 보유하고 있어 빠른 기술적인 문제에 대하여 신속 정확하게 지원 가능
현장 문제점 진단 및
수리 지원 서비스
현장조사 및
기술 지원 서비스
외경 측정 기술 지원 서비스
3차원 측정 서비스
· KOLAS 공인 액체 유량 교정
· 전 항목 KOLAS 현장 교정 인정
· 유량계 / 밸브 / 펌프 성능시험
· 계량기 검정 및 성능시험
· 국내 유일 고온/고압 유체 성능 시험
· CFD 해석(관로, 수로, 설비)
· 다양한 현장 기술 지원 서비스 시행
(비교 측정, 밸런스 분석, 관로 내/외경 측정, 내시경 촬영 등)
