전자기 유량계
다회선 초음파 유량계 전자기 유량계 배터리 초음파 수도미터 초음파 수도미터 초음파 열량계 수위계 현장계기반
전자기 유량계
MF-Series 전자기 유량계는 성능을 지속적으로 개량한 고정밀도, 고 신뢰성의 제품으로
최고 수준의 엣지 기술, 라이닝 기술, 전극 세정 기술, 지능화 기술을 접목하여 상, 하수, 폐수, 해수 등
도전성 액체에 적용 가능한 산업 전반의 공정용 유량계

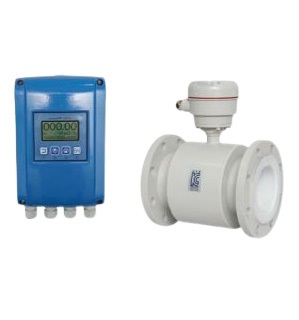

분리형

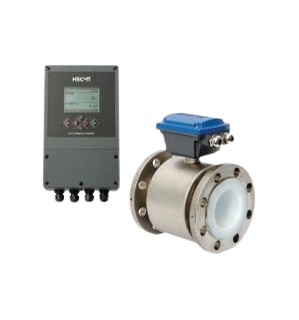

분리형 MF-1100

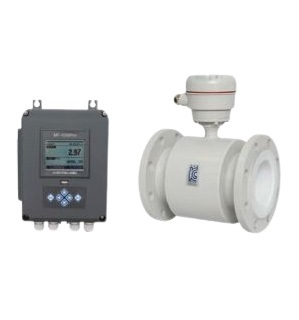

분리형 MF-1000Pro


분리형 MF-1000S

일체형

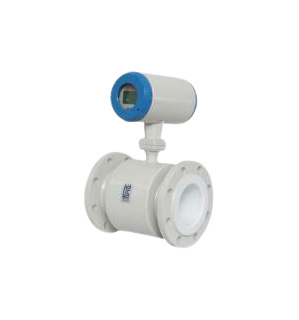

일체형 MF-1000C

제품 개요

MF-Series는 유체 흐름에 비례하는 기전력을 이용, 유량을 측정하는 계측기이며 배관 외부 수압계 활용이 가능하며 측정된 데이터는 내장 메모리에 10년 이상 안전하게 저장,
관리되며 RS-232, RS485 통신 등을 이용하여 실시간 데이터 모니터링 수행

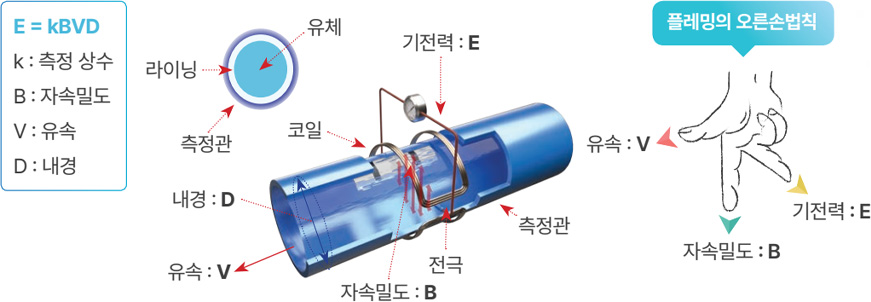

측정 원리

전자기유량계는 페러데이의 전자기유도 법칙에 따라 자장을 형성하기 위해 코일에 전류를 흘려 주면, 코일에서 발생한 자력선이 유체가 흐르는 배관에 수직으로 관통하게 됨
플레밍 오른손법칙에 따라 상하 자력선과 수직 방향으로 유체가 흐를 때, 이들과 직각으로 내측 양면에서 전극을 이용, 평균 유속과 비례하는 기전력 측정으로 유량 계산

주요 사양
적용 구경 10 ~ 1200 ㎜(10 ㎜ 이하 주문형)
유속 -12 ~ +12 ㎧
정확도 ±1.0%(0.1 ~ 0.3 ㎧) ±0.5%(0.3 ㎧이상)
전도도 5 ㎲/㎝ 이상(200 ㏀
표시 항목 순간유량, 적산유량, 유량방향, 유량단위, 유속, 경보표시, 압력표시(옵션)
화면 표시 Graphic LCD(128×96), 한글표시
자가 진단 정 / 역 방향, 빈관 검출, 코일단락 검출, 자가세정(옵션)
입력 4 ~ 20 ㎃(압력)
출력 4 ~ 20 ㎃, 펄스(A, B접점), 주파수
통신 RS-232, RS-485,(MODBUS-RTU), TMS
데이터 저장 최대 600,000개 이상 저장가능(10분 간격: 10년)
데이터 다운 USB 다운로드
특장점

· 수도법 및 환경부 유량계 지침(성능, 봉인 및 이력 관리 규정) 초과 만족

· 조달 요구 인증(적합, 위생안전, 전파인증) 및 KS 규격 일치하는 제품 공급

· 대용량 메모리 사용으로 다양한 데이터 저장 및 외부 저장 장치(USB)를 사용한 다운로드

· 사용자 직관의 편리한 메뉴 구성(한글), 보정, 출력 교정 및 확인기능 구현

· 견고한 여자 코일 고정으로 진동으로부터 보호되며, 침수형 구조

· 교체 가능한 터미널 블록으로 현장 수리 가능(분리 제거 가능 방수젤 사용)

· 직관부가 가장 짧은 유량계

적용분야

· 만관인 관로에 흐르는 전도성 액체의 순간 및 적산 유량 측정

· 음용수, 폐수 및 공정용 유체의 양방향 유량측정(전도도 5 ㎲/㎝ 이상)

· 상수, 하수, 폐수, 철강, 화학

· 산업용 공정 플랜트(예, 냉각수 및 담수화 등 다양한 유틸리티)
