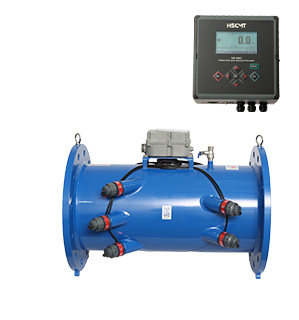

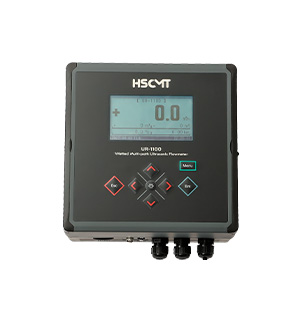

일반형 UR-1100

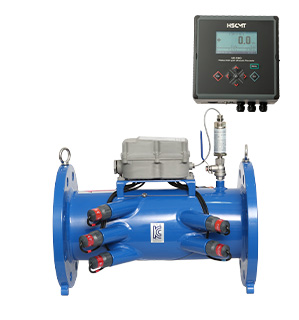

압력형 UR-1100-P

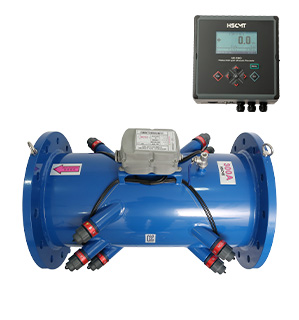

스마트형 UR-1100-S

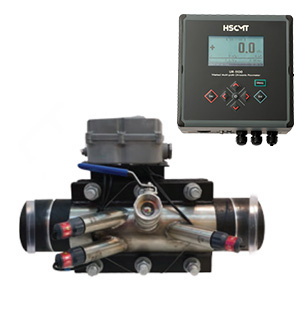

부단수 직접시공형 UR-1100-H

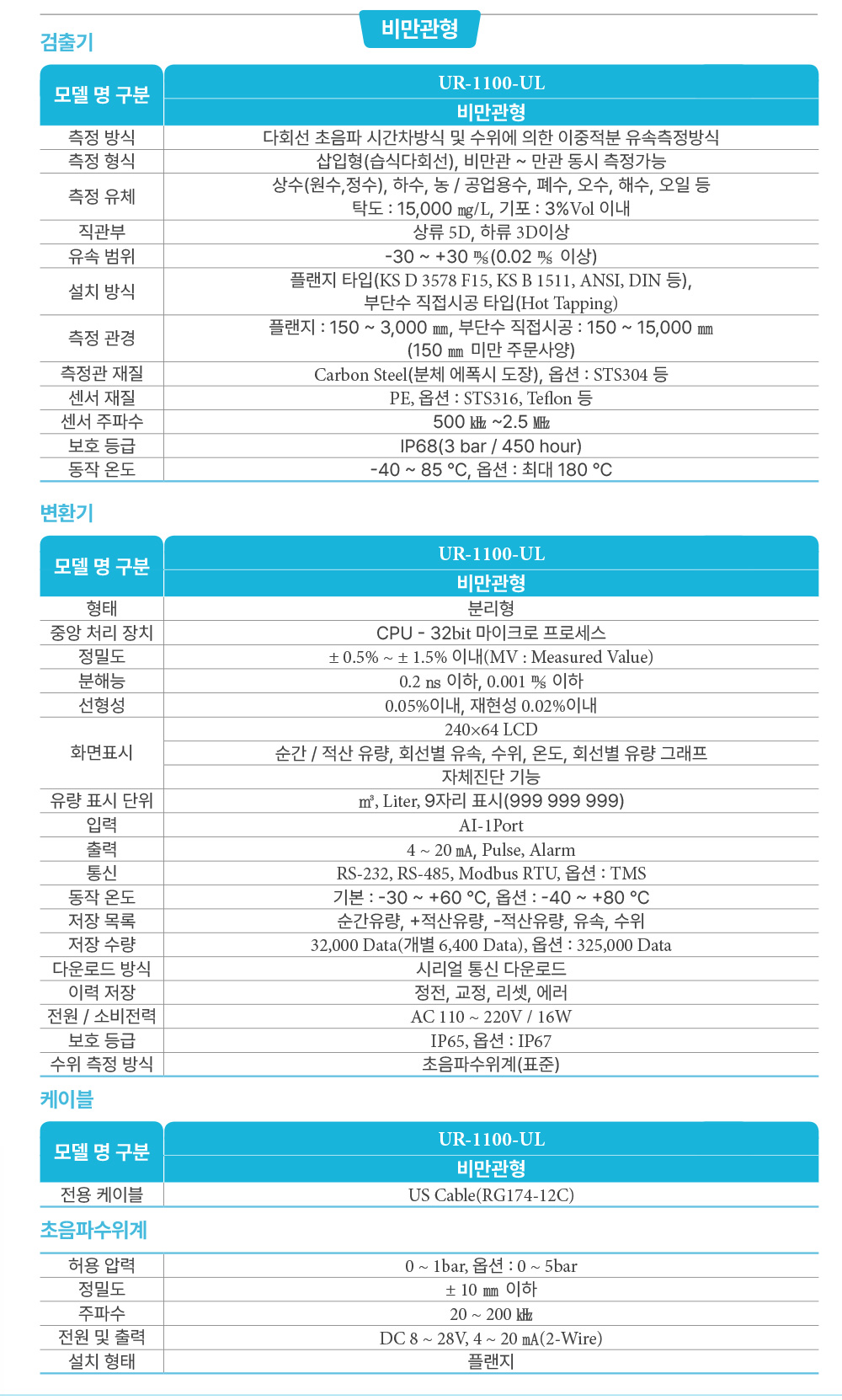

비만관형 UR-1100-UL

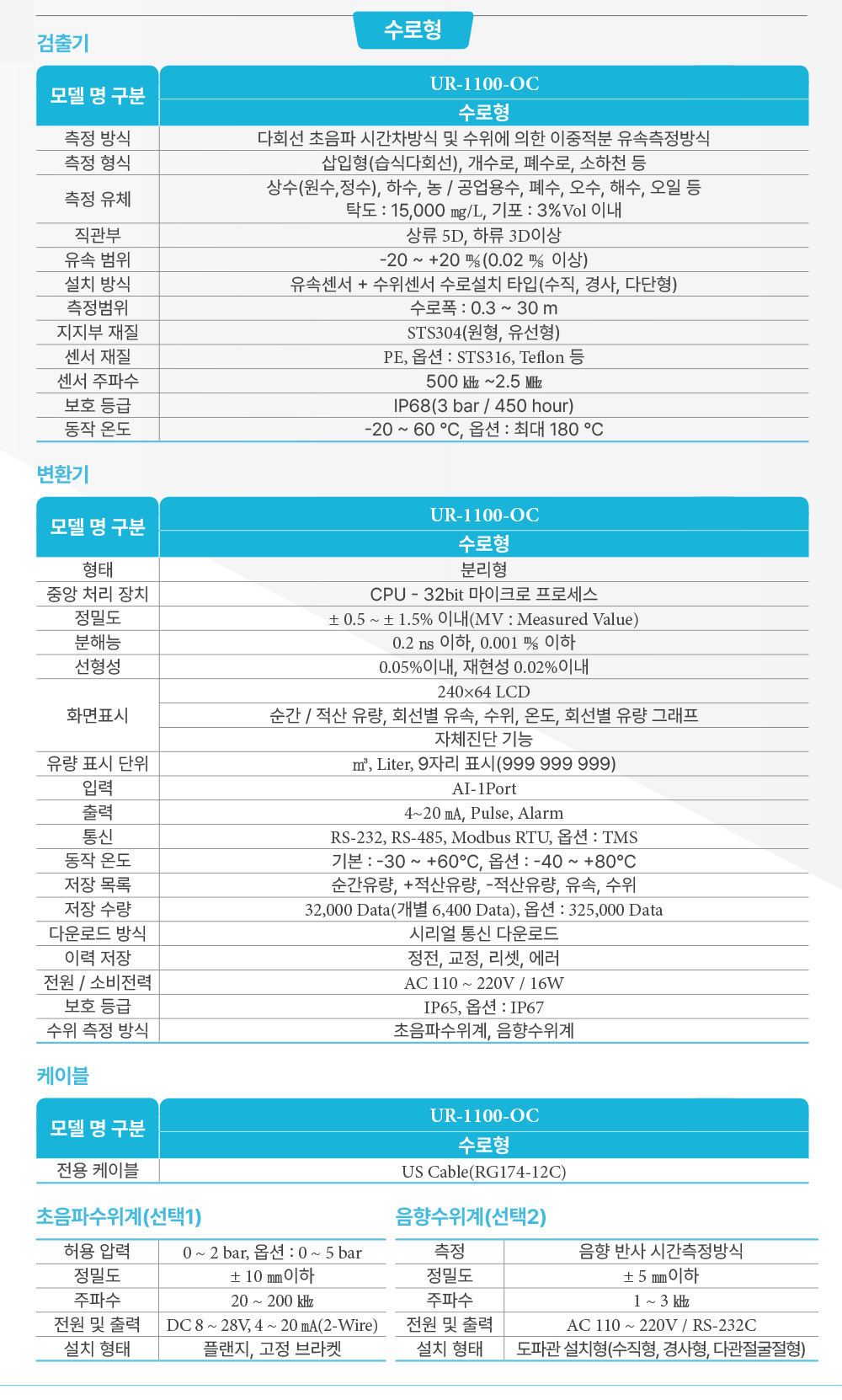

수로형 UR-1100-OC

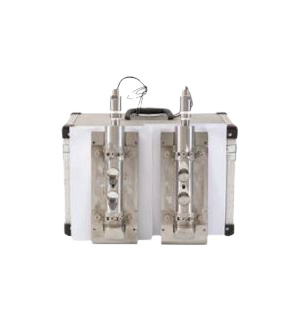

개수로 검출기

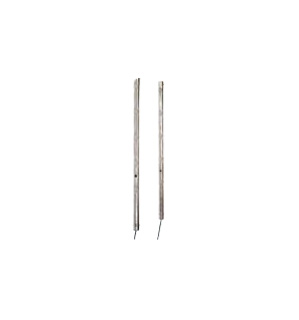

내부부착식 센서

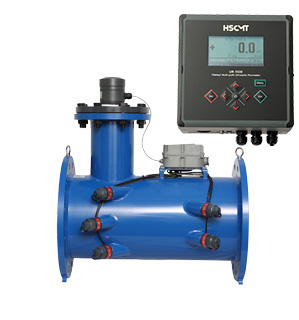

상하수 및 산업 전반에 걸쳐 사용되는 만관 / 비만관 파이프용 관로, 개수로 등의 유속 및 유량을 측정하는 초정밀 유량계.
초음파 센서를 습식으로 배치하여 유속 및 분포 변화를 능동적으로 반영
측정 단면을 평행하게 다회선(3쌍 이상)으로 분할하고 왕복 전파 시간 측정으로 자동 영점, 회선 거리 및 유속 측정.
마주 보는 두 센서 간의 직접, 다중반사 신호를 활용해 전파 시간을 정밀 측정하여 저유량에서도 안정적인 측정과 이중적분으로 유량 연산을 수행

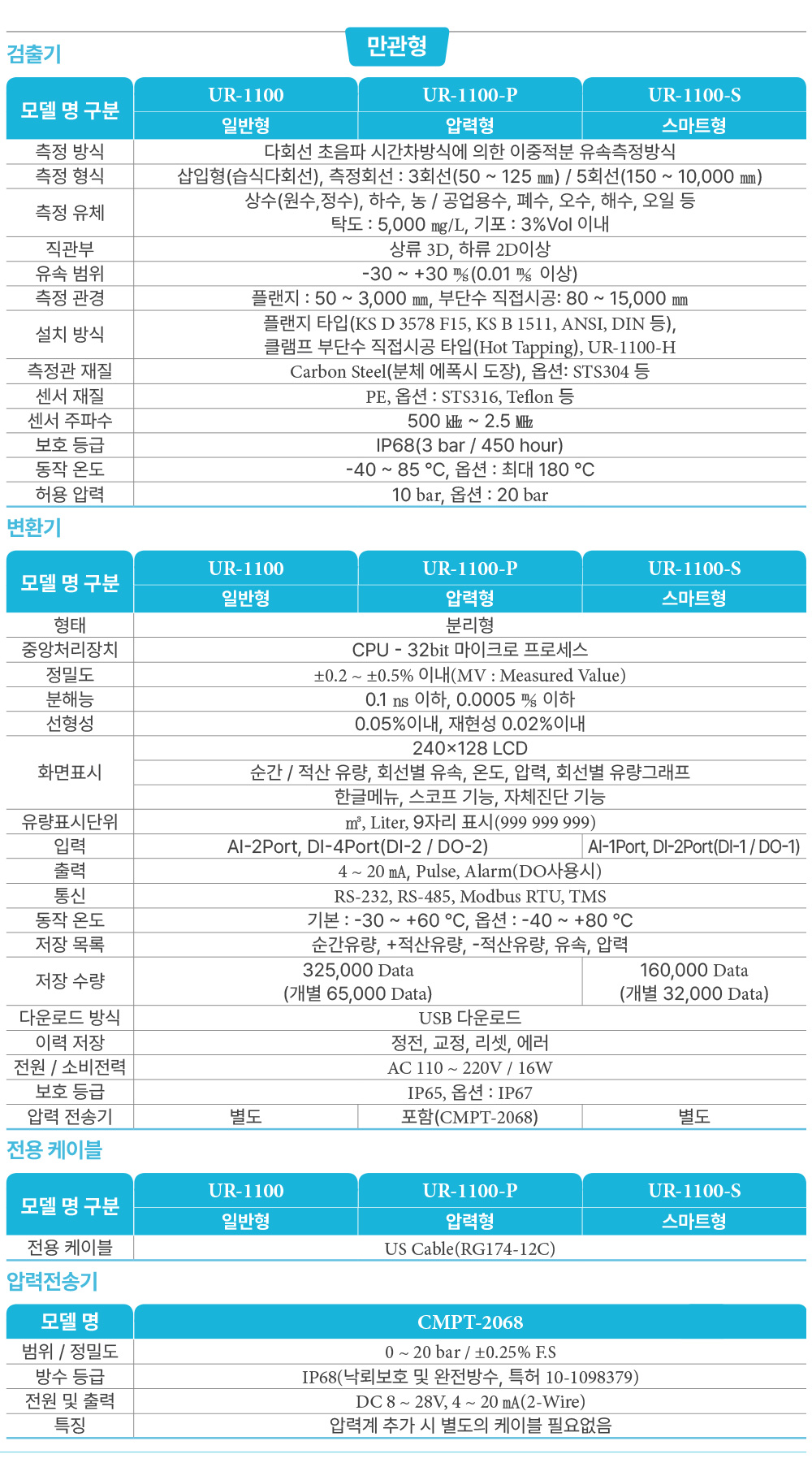

| 시설위치 | 3회선(50 ~ 125 ㎜) / 5회선(150 ~ 10,000 ㎜) | |
|---|---|---|
| 직관부 | 만관용 | 상류 3D, 하류 2D이상 |
| 비만관용 | 상류 5D, 하류 3D이상 | |
| 유속 범위 | 만관용 | -30 ~ +30 ㎧(0.01 ㎧이상) |
| 비만관용 | -30 ~ +30 ㎧(0.02 ㎧이상) | |
| 측정 관경 | 만관용 | 플랜지 타입(KS D 3578 F15, KS B 1511, ANSI, DIN 등), 클램프 부단수 직접시공 타입(Hot Tapping) : UR-1100-H |
| 비만관용 | 플랜지 : 150 ~ 3,000 ㎜, 부단수 직접시공 : 150 ~ 15,000 ㎜(150 ㎜ 미만 주문사양) |
|
| 측정관 재질 | 강관(에폭시 분체 도장), 옵션 : STS304 등 | |
| 센서 재질 | PE, 옵션 : STS316, Teflon, Titanium 등 | |
| 보호 등급 | IP68(3 bar / 450 hour) | |
| 동작 온도 | -30 ~ 85 ℃, 옵션 : 유체온도 최대 180 ℃ | |
· 높은 정확도 : ±0.2 ~ 0.5%, 유체의 영향(온도, 압력, 성상)이 거의 없음
· 높은 중복성 : 다회선 유속 분포의 이중적분, 배관 변화(관 재질, 두께, 라이닝, 온도 등)의 영향이 없음
· 부단수 시공 : 단수 없이 센서의 설치 및 유지 보수 가능
· 다양한 센서 적용 : 현장 환경에 적합한 센서 구조 및 재질 적용
· 짧은 직관부 : 전단 5D / 후단 2D(환경부 설치 기준 만족)
· 부단수 유지 보수 : 기존 배관에 단수없이 유지보수 가능(우회관 불필요)
· 데이터 로그 기능 : 측정 데이터의 대용량 저장 및 모니터링 백업 기능
· 자가 진단 기능 : 자동 영점, 정전 및 측정 에러 등 자가 진단, 상태 이력 감시 기능
