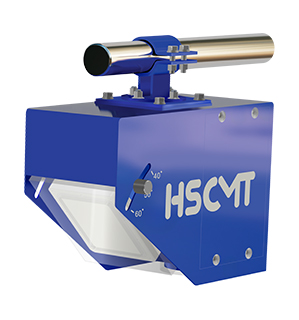

비접촉식 레이더 유량계 HR-100
레이더 수위계 HR-110
· 레이더 기술을 사용하여 비접촉 센서에서 정확한 표면유속 및 수위(레벨) 측정을 제공
· 완전 비접촉식 레이더 기술을 사용하여 수면 위에 센서를 빠르고 간단하게 설치할 수 있으며 유지 관리가 편리함
· 유속측정 : 표면 유속 측정 센서는 24㎓ 주파수 범위(K-밴드)에서 전자기파를 전송하고, 흐르는 물 표면에서 반사되는 전자기파의 주파수 이동을 측정하여 달성
· 레이더 센서와 수면 사이의 상대속도가 증가함에 따라, 감지된 주파수 이동도 증가하므로 유량계가 표면 속도를 정확하게 결정 할 수 있음
1. 비접촉식 측정 방식 : 센서가 물과 직접 접촉하지 않아 오염·부식에 강함
2. 넓은 측정 범위 : 유속: 0.02 ㎧ ~ 15.0 ㎧, 수위: 0.2 m ~ 15 m, 최대 30 m
3. 자동 보정 기능 : 내장된 기울기 센서를 통해 설치 각도에 따른 오차 자동 보정
4. 유연한 설치 옵션 : 센서 장치 버전에 따라 15 m형, 30 m형으로 구분하여 다양한 현장 조건에 대응
5. 유량(방류량) 계산 지원 : 표면 속도 + 수위 측정을 기반으로 디지털 통합 처리하여 유량 산출
6. 실시간 데이터 처리 : 센서 디지털 통신 및 인터페이스 지원으로 계측과 동시에 모니터링 및 제어 가능
| 모델명 | HR100(검출기) | |
|---|---|---|
| 구분 | 유속센서 | 수위센서 |
| 설치방식 | 유속계 / 수위계 일체형(분리형 설치 가능) | |
| 용도 | 개수로 및 하수관거 유량측정 | |
| 측정주기 | 1 sec(측정 환경에 따라 조정) | |
| 측정환경 | 원형 : 100 mm 이상 / 사각 : 100 mm 이상 | |
| 측정유체온도 | 동결 되지않은 조건 | |
| 측정 방식 | 레이더식(마이크로파) | |
| 변환기 구성 | 전원, 통신, 측정부 개별 모듈타입(옵션:자가확장가능) | |
| 측정 주파수 | 24.075~24.175 GHz(K-밴드) | 77~80 GHz(W-밴드) |
| 빔폭 | 수평 12° / 수직 24° | 수평 2.5°(반각) / 수직 2.5°(반각) |
| 측정 범위 | ±0.02~15 m/s, 센서높이 15m, (옵션 30m) | 0.2~8m (옵션 30m, 50m) |
| 측정 분해능(Resolution) | 0.001 m/s | 0.5 mm |
| 측정 정확도(Accuracy) | ± 1 % 이내 | ± 2 mm 이내 |
| 설치 높이 | 0.3~15 m | 0.3~8 m (옵션 15m, 30m, 50m) |
| 설치 각도 | 40~60° | 90° |
| 크기 | 270(W)×197.5(H)×93(D) | |
| 재질 | PTFE/STS304/Aluminium | |
| 보호 등급 | IP68 | |
| 동작온도 | -40 ℃~85 ℃ | |

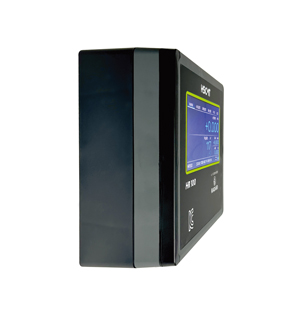

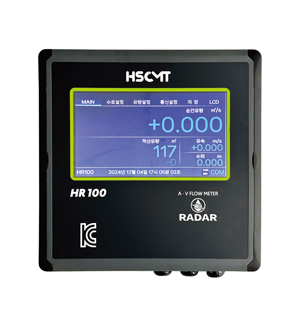

| 모델명 | HR100(변환기) | |
|---|---|---|
| 구분 | 컨트롤러 | |
| 형태 | 검출기 / 변환기 분리형 | |
| 중앙 처리 장치 | CPU – 32Bit 마이크로 프로세서 | |
| 정확도 | ≤ ± 2.0 % | |
| 변환기 구성 | 전원, 통신, 측정부 개별 모듈타입 (옵션: 추가확장가능) |
|
| 화면 표시 | LCD |
7 inch Color Touch LCD (800×480), UV보호커버 연월일시분초, 순간유량, +적산유량, -적산유량, 유속, 수위, 센서상태, I/O상태, 누적구동시간, 진단기능 표시 |
| 표시분해능 |
유속 : 0.001 m/s, 유량 : 0.001 m³/h (소수점 이하 3자리) 수위 : 0.001 m |
|
| 순간 유량 |
기본 : 0.001 m³/s 소수점설정 : 999999999, 9999999.9, 999999.99, 99999.999 단위설정 : m³/m , m³/h , km³/h , Mm³/h |
|
| 적산 유량 |
기본 : 999999999 m³ 소수점설정 : 999999999, 9999999.9, 999999.99, 99999.999 순간유량 설정에 따른 단위변경 (m³ , km³ , Mm³/h) |
|
| 입출력 | A0x2(4~20㎃), DOx4(접점or펄스), AIx2(4~20㎃), DIx2(접점), GPS(시간동기화/좌표정보) | |
| 통신 방식 | RS232/485(Modbus), TMS, LoRaWAN or SDI-12, 옵션 (LTE, TCP/IP) | |
| 저장 주기 | 1초,5초,10초,30초,1분,5분,10분,30분,60분,24시간 중 선택 | |
| 저장 목록 | 공통: 시간, 수위, 유속, 순간, 적산, A0x2,DOx4,AIx2,DIx2 유속계: 설치각도, DB, 센서상태 / 수위계: 설치각도, DB, 센서상태 |
|
| 저장 용량 | 32GB 이상 | |
| 다운로드 방식 | USB 다운로드 | |
| 이력 저장 | 에러, 전원, 초기화, 적산변경, 설정변경 등 | |
| 전원 | AC | 100~240V |
| DC | 12V | |
| 소비 전력 | 8W | |
| 크기 | 230(W)×230(H)×120(D) | |
| 재질 | PC | |
| 보호 등급 | IP65 | |
| 동작 온도 | -20 ℃ ~ 60 ℃ | |
· 77~80 ㎓ (W-밴드) FMCW(FREQUENCY MODULATED CONTINUOUS WAVE) 레이더 기술이 적용된 비접촉식 수위센서로,
다양한 수문 및 산업 현장에서 정밀하고 신뢰할 수 있는 수위 측정을 제공
· 좁은 빔폭과 우수한 측정 성능, 뛰어난 내환경 특성을 갖추고 있으며 설치와 운용이 유연하게 이루어지도록 구성되어 있음
· 센서에서 수면까지의 거리를 측정하며, 계산된 거리 값은 전송된 신호와 수신된 신호 간의 주파수 차이에 비례
· 77 ㎓ ~ 80 ㎓ (W-밴드) 주파수 범위의 선형 처프(Chirp) 신호를 주기적으로 전송하며, 레이더 센서와 수면 사이의 거리가 증가함에 따라
전송 주파수와 수신 주파수 차이도 커지므로 센서와 수면 사이의 거리를 정확하게 결정할 수 있음
1. 정밀성과 신뢰성 : ±2 ㎜의 높은 측정 정확도와 0.5 ㎜ 해상도를 제공하며 다양한 환경에서도 일관된 측정 성능을 유지
2. 기후 환경 대응력 : 비, 눈, 안개, 먼지 등 다양한 기후 조건에서도 안정적으로 작동하여 외부 환경 변화에 강한 내성을 가짐
3. 정밀한 측정 타겟팅 : 2.5 ˚(반각)의 좁은 빔폭을 통해 구조물이 인접한 환경이나 좁은 공간에서도 정확한 수면 측정
4. 비접촉식 설계의 안정성 : 센서 표면의 오염, 결로, 습기 등의 영향을 적게 받아 장기간 안정적으로 운용
5. 유연한 설치 및 유지보수 : 다양한 설치 환경에 손쉽게 적용할 수 있으며 정기적인 유지보수 없이도 신뢰성 있는 동작으로 유지보수 부담 최소화
6. 우수한 내환경 성능 : IP68 등급의 방수·방진 성능과 -40 ℃부터 +85 ℃까지의 폭넓은 온도 범위 대응
7. 다채로운 입출력 지원 : Modbus 통신(RS232 또는 RS485 선택) 아날로그 입력/출력, 디지털 입력/출력 등 다양한 시스템과의 호환성을 제공
8. 듀얼 채널 기능 : 두개의 독립적인 수위 측정 포인트를 동시에 지원하여, 복수 지점에서의 정밀한 수위 감지 및 모니터링 가능

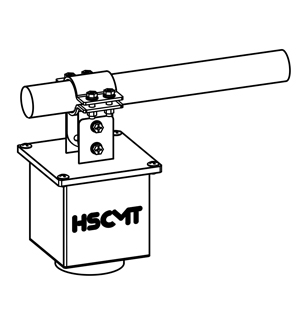

| 모델명 | HR100(검출기) | |
|---|---|---|
| 구분 | 수위센서 | |
| 형태 | 검출기 / 변환기 분리형 | |
| 측정방식 | Radar | |
| 측정주파수 | 77~80 ㎓ (W-밴드) | |
| 빔폭 | 2.5°(반각) | |
| 측정범위 | 0.3~8m (옵션 15m, 30m, 50m) | |
| 해상도(Resolution) | 0.5㎜ | |
| 정확도(Accuracy) | ±2㎜ | |
| 설치높이 | 0.3~8m (옵션 15m, 30m, 50m) | |
| 설치각도 | 90° | |
| 크기 | 120(W) x 220(H) x 120(D)㎜ | |
| 제작재료 | PTFE / STS304 / Aluminium | |
| 보호등급 | IP68 | |
| 작동온도 | -40℃ ~ +85 ℃ | |
| 모델명 | HR110(변환기) | |
|---|---|---|
| 구분 | 컨트롤러 | |
| 형태 | 검출기 / 변환기 분리형 | |
| 중앙 처리 장치 | CPU – 32Bit 마이크로 프로세서 | |
| 화면 표시 | LCD |
해상도 : 7 inch Color Touch LCD (800×480) 수위, 센서온도, 최대수위, 최대비율, 저수용량, 설치각도, 신호감도, 센서상태, 입/출력 상태, 누적 구동시간 |
| 수위 | 0.001 m (cm, m) | |
| 입력 | AI(4~20mA)x2, DIx2, GPS(시간동기화/좌표정보) | |
| 출력 | AO(4~20mA)x2, DO(Pulse/DO 선택)x4 | |
| 통신 | RS232 / RS485 (Modbus RTU) | |
| 저장목록 | 수위, 센서 상태정보 | |
| 저장용량 | 32GB | |
| 다운로드 방식 | USB 다운로드 | |
| 이력 저장 | 에러, 전원, 초기화, 설정변경 | |
| 화면 표시 | AC |
100~240 V, 50/60 ㎐ |
| DC | 12~24 V | |
| 소비전력 |
8W |
|
| 재질 | PC | |
| 보호등급 | IP65 | |
| 동작온도 | -20 ~ +60 ℃ | |
1. 수자원관리 : 강, 하천, 저수지 및 댐에서의 수위 모니터링
2. 하수 및 폐수 처리 : 하수도 및 폐수 처리 시스템에서의 수위 모니터링 및 배수관리
3. 식음료 및 화학 공정 : 공정 중 유체 및 고체의 수위 측정을 통한 공정 최적화
4. 홍수 예·경보 시스템 : 홍수 위험 예측을 위한 실시간 수위 모니터링
5. 산업용 탱크 수위 감시 : 다양한 산업 환경에서의 탱크 및 저장조 수위 모니터링과 펌프 제어, 밸브 제어

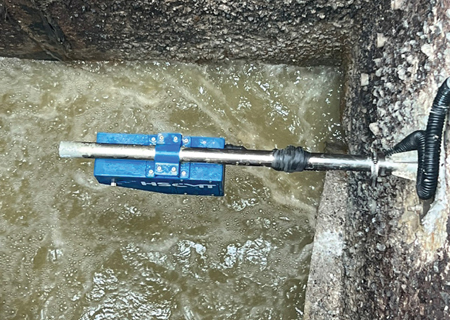

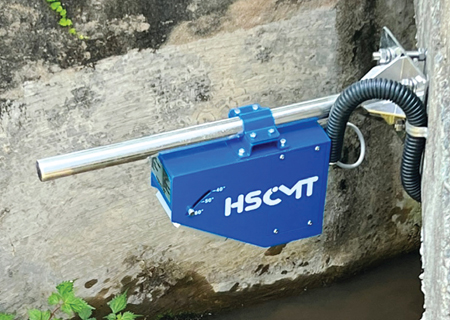

측면 설치 사진 [하수관거]

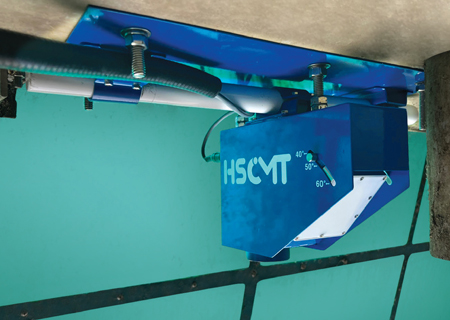

상단 설치 사진 [우수토실]

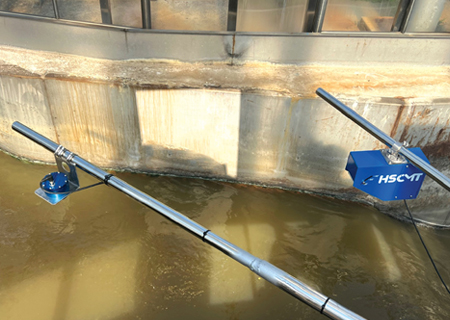

수위계, 유속계 분리 설치 사진 [개수로]
교각 설치 사진 [하천 ]
