초음파 열량계
다회선 초음파 유량계 전자기 유량계 배터리 초음파 수도미터 초음파 수도미터 초음파 열량계 수위계 현장계기반
초음파 열량계
EnerRay 초음파 열량계는 ICT(정보통신) 기술을 접목하여 열량 네트워크에서 데이터를
수집 / 분석하여 의사결정을 지원함으로써 생활 속 어디에서나 효율적이고 지속 가능한 방식으로
열량 네트워크를 유지 / 관리하는 계량기

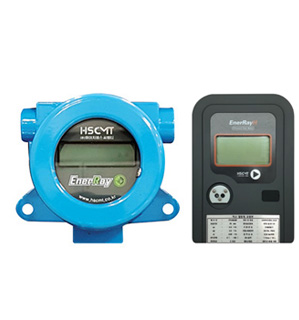

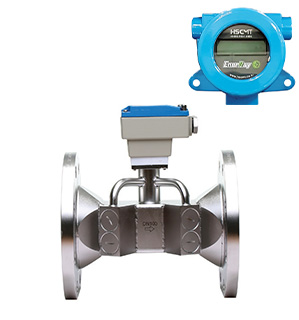

EnerRay Series 조합형


측정관

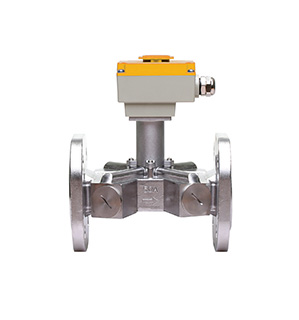

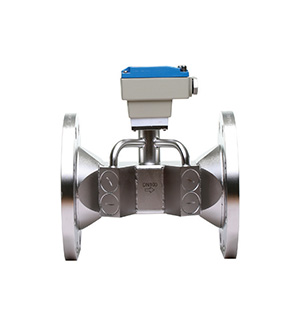

EnerRay EnerRayH

유량부

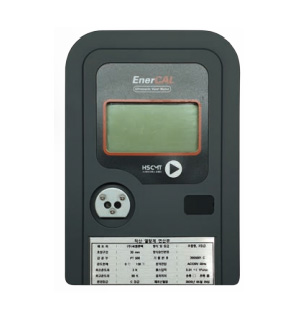

EnerCAL

연산부

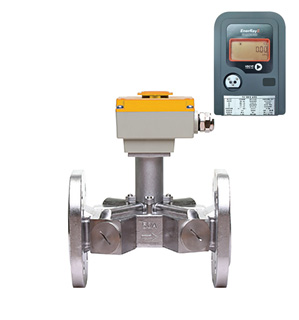

EnerRay Series 일체형


측정관

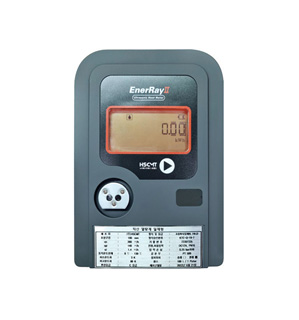

EnerRay II

유량부+연산부 일체형

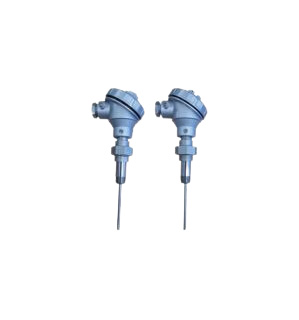

감온부

제품 개요

EnerRay 초음파 열량계는 지역 또는 중앙 집중식 난방, 냉방 및 냉난방 복합 시스템에 최적화되어 유량과 온도 차이로 정확한 에너지 소비량을 계산하는 초정밀 초음파 열량계
온도센서 및 연산기능을 포함하는 연산부 일체형 제품과 연산부 별도로 동작하는 조합형 제품으로 구분

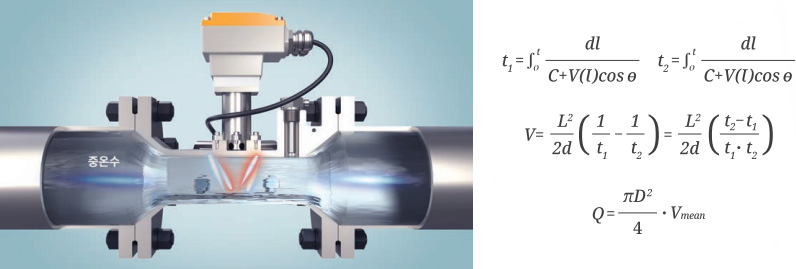

측정 원리

EnerRay 유량부의 유량 측정 방식은 디지털 방식의 초음파 전파 시간차법을 이용하여 유속과 유량을 측정
초음파 전파 시간차법은 초음파 펄스의 전달 속도 및 방향이 유체의 속도에 의해 변화되는 원리를 이용 각각의 위치에서 유속은 초음파 펄스가 유체 흐름의 방향과 같이 전달될 때의 시간이 역방향으로
전달될 때의 시간보다 빠르게 되는 원리를 이용

주요 사양
성능 2등급
용도 중온수용(0 ~ 130) ℃
환경 C등급
배율 25배율 / 100배율(유량비)
적용 중온수 라인의 공급수 및 회수 라인 / 냉수 · 냉방(플랜지 : DIN16)
적용 표준 적산열량계 기술기준(국가기술표준원) - 냉수 및 냉방 라인, OIML R-75, EN1434
특장점
정밀도

· 압력손실이 거의 없고 유량 측정 범위가 넓음
- 세계 최고 수준의 100 : 1 유량비 구현(2등급, Class2) : EnerRayH, EnerRayⅡ
- 일반적인 사용 환경에 적합하도록 설계된 25 : 1 유량비 : EnerRay

· 곡관 후단에서도 짧은 직관부 필요(5D / 2D) : 특수 형상의 단면 구조로 유동 영향 최소화 실현

· 통신모뎀 설치 및 현장 Noise 차단이 가능한 LOP 제공

경제성

· 기계식 열량계 유량부와 1 : 1 호환 가능
- 한국지역난방공사 요구 최소 면간거리를 만족하는 최적화 구조(기계식과 동일)

· 유량부, 연산부, 감온부의 통합형으로 유지 보수 탁월(일체형)

· 공급수에 설치되어 사용자 시설 장애로 열교환기에 혼수 발생 시 요금 부과 문제 사전 방지

편리성

· 열배관망 솔루션(E-Navi)으로 열관망 데이터 수집 / 분석

· 국내 판매되는 모든 연산부 제품과 연결 사용 가능한 호환성 제공

· 컨트롤러 탈착식 구조 채용으로 사용 환경에 따른 설치 위치 변경 가능

적용 분야

지역난방 등 중온수 열 거래용 및 원격검침, 에너지 측정, 산업용 열관리, 고온용 유량측정 적용
